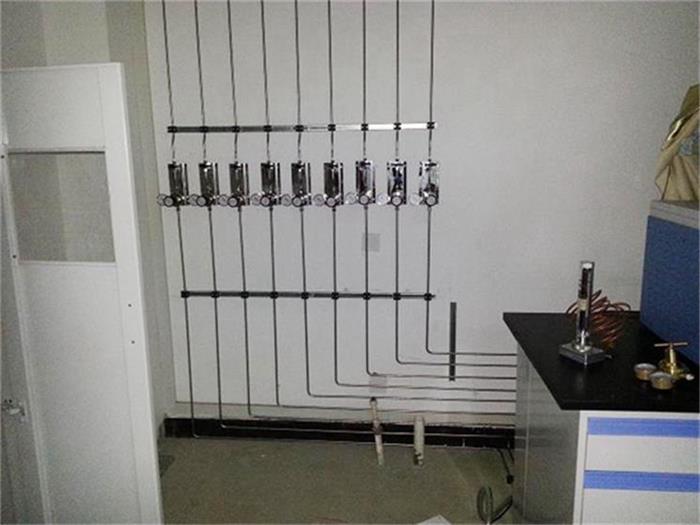

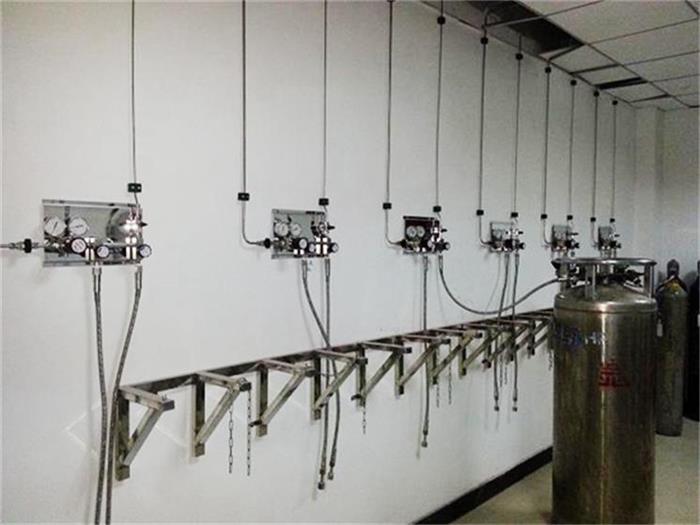

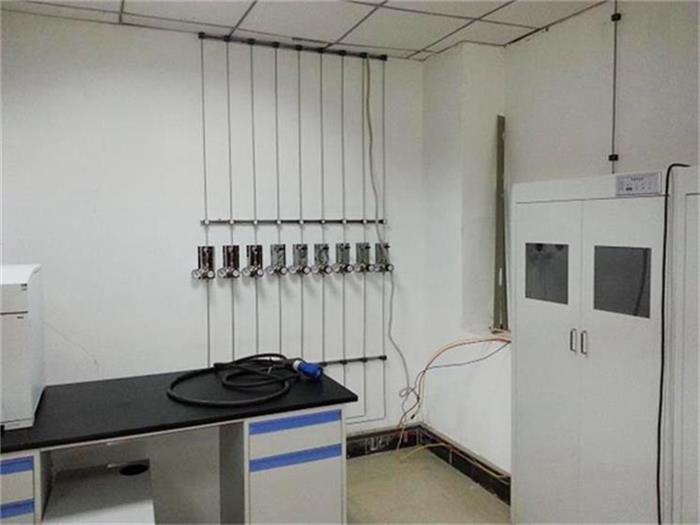

實驗室氣路：指實驗室氣體工程，即從氣瓶至儀器終端之間連接管線，JHP一般有氣體切換裝置-減壓裝置-閥門-管線-過濾器-報警器-終端箱-調節閥等部分組成。實驗室常用氣體：氦氣、氮?dú)?、氬氣、乙炔、甲烷、丙烷、氫氣、空氣等?img src="/upload/images/201808/15342093472388.jpg" width="700" height="525" title="一級減壓閥" alt=""/>
實驗室常用氣體：氦氣、氮?dú)?、氬氣、乙炔、甲烷、丙烷、氫氣、空氣?br style="color: rgb(51, 51, 51); font-family: "Hiragino Sans GB", Tahoma, Arial, 宋體, sans-serif;"/>1、供氣系統包括氣源集合壓力控制部分、輸氣管線部分、二次調壓分流部分與儀器連接的終端部分。供氣系統要求具有良好的氣密性、高潔凈度、耐用性和安全可靠。
2、管道、閥件、管件、接頭等，如減壓器、終端壓力調節部分、截止閥、焊接接頭等所有部件均為316L不銹鋼材質，管路采用BA級內外拋光。
3、具備確保輸送到儀器的氣體純度的控制措施。
4、能滿足實驗儀器對氣體不間斷連續使用的要求，使用過程中根據不同實驗儀器工作條件對整體或局部氣體壓力、流量進行全量程調整，達到不同檢驗條件的要求。
5、不銹鋼減壓器的選材要求承受壓力須***大于鋼瓶1大設計壓力。
6、為保證氣密性，除了需要拆卸維護和與儀器對接的部位采用卡套連接外，其余輸氣管線部分須***全部采用全自動焊接技術焊接完成。要盡可能減少因接點引起的氣體泄漏，輸氣管路部分轉彎處應避免或盡可能減少?gòu)濐^的使用。
7、氣瓶柜內設置的報警系統應能對室內的可燃?xì)怏w及大氣氧含量進行實時檢測，并設置聯動機制。
8、設置鋼瓶、管線等安全保護措施。
9、氣源部分由鋼瓶和氣體發生器供給，確保氣體純度，須***具備輸出的穩定性和連續性。
10、不銹鋼減壓器須***具備輸出穩定性和連續性，高壓金屬軟管連接鋼瓶須***保證氣密性。
11、實驗室氣路氣體終端壓力調節部分：對主氣路輸送的氣體應獨立控制，進氣壓力和出氣壓力顯示，按照不同分析儀器對氣體使用壓力的不同要求進行二次調壓，須***保證對實驗室分析儀器有穩定的供氣氣流，設置中斷轉換方便不同儀器對接。
